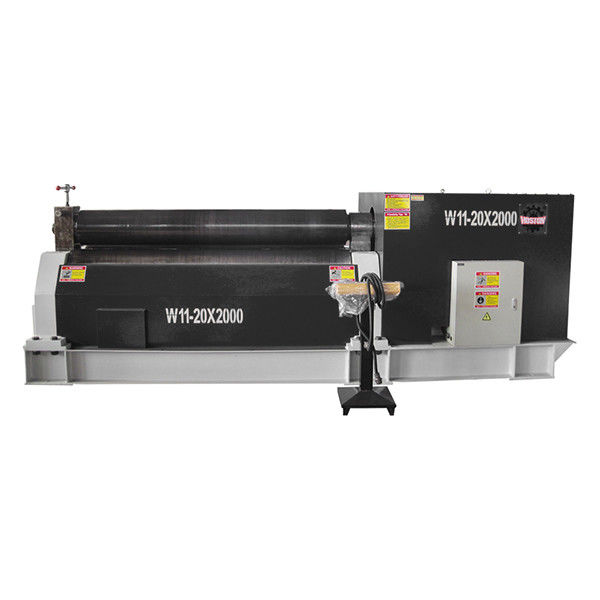

Ss 3 롤 플레이트 롤링 머신 제조업체 굽기 기계적 대칭 W11-20×2000

W11 3 롤러 기계적 대칭 판 롤링 기계 W11-20×2000

1. 하위 롤러는 주 모터에 의해 주 적도기를 통해 구동됩니다. 주 적도기의 출력 샤프트는 기어 바퀴 그룹을 통해 두 개의 하위 롤러로 전송됩니다.롤러 운전 방향은 주요 모터에 의해 전환됩니다.
2. 상위 롤러의 상승 운동은 보조 모터를 통해 보조 절감기를 통해 실현됩니다.그것은 자동으로 이동 하 여 왼쪽 및 오른쪽 롤러 베어 하에 벌레와 벌레 바퀴를 구동, 톱니바퀴에 고정 된 철 철 나트 회전, 그리고에 따라 구슬 베어링 나리의 위아래 움직임에 의해 완료됩니다.
3. 풀기 장치는 둥근 실린더가 완료 된 후에 사용됩니다. 왼쪽 베어링 좌석을 떠나기 전에 상위 롤러를 표준 높이로 들어 올립니다.그리고 상단 롤러의 바닥에 균형 당기 막대기로 상단 롤러를 중지그 다음 기울기 베어링 좌석에 핀 샤프트를 꺼내, 기울기 베어링 좌석을 뒤집어, 그러면 롤링 제품은 상단 롤러의 한 끝에서 나올 수 있습니다.
4. 주요 구성 요소는: 세 개의 45 강철 가조 롤러, HRC3545, 지원 프레임은 용접되어 있으며, 용접 후 프로세스, 하부 팔레트는 용접 된 부분입니다.볼 베어링 나사 및 벌레 기어 45 철조 조각입니다.
5. 전기 부품은 유명한 장치를 채택, 안정적인 성능, 내구성, 안전하고 신뢰할 수 있습니다, 편리하게 작동합니다.

W11 3 롤러 기계적 대칭 판 롤링 기계

작동 원칙

구조 스타일

기계의 구조 스타일은 3 롤러 대칭이다. 상단 롤러는 두 개의 버튼 롤의 중앙 위치에서 상승의 움직임을 수행합니다. 그것은 스크루 견과류와 벌레 기어에 의해 전송됩니다.두 개의 버튼 롤은 주요 드라이브 롤입니다. 그들은 기어 박스의 출력 기어와 버튼 롤러 사이의 매싱에 의해 회전하고 굽는 판에 대한 토크를 공급합니다. 그것은 컴팩트하고 작동하고 유지하기 쉽습니다.
