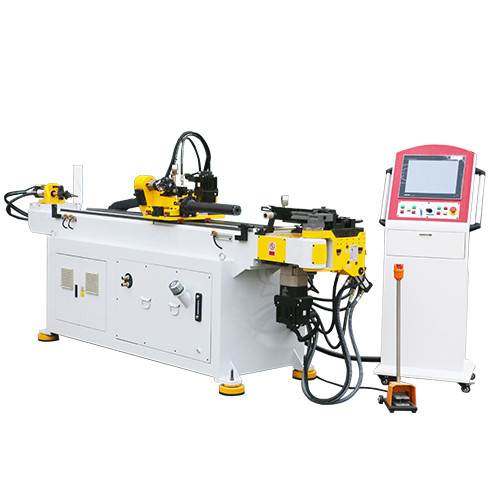

단일 헤드 수압 배기 파이프 굽기 Cnc 파이프 굽기 장비
  • 단일 헤드 수압 배기 파이프 굽기 Cnc 파이프 굽기 장비
단일 헤드 수압 배기 파이프 굽기 Cnc 파이프 굽기 장비

단일 헤드 수압 배기 파이프 굽기 Cnc 파이프 굽기 장비

브랜드 이름 Hoston
모델 번호 DW-25CNC-3A
제품 상세정보
Max. 최대. Tube od Bneding Capacity 튜브 외경 결합 용량:
25.4 밀리미터
Max. 최대. Tube Wall Thickness 튜브 벽 두께:
1.5 밀리미터
CLR 중선 반지름 범위:
18-150mm
최대 굽기 각:
190'
Max. 최대. Mandrel working Distance 맨드릴 작동 거리:
2000 밀리미터
강조하다:

수압 배기가스 파이프 텐더

,

cnc 튜브 굽기 장비

,

CNC (컴퓨터에 의한 수치제어) 튜브 벤딩 장치

지불과 운송 용어
최소 주문 수량
1
공급 능력
100
제품 설명

단일 헤드 수압 CNC 파이프 굽기 기계 DW-25CNC-3A



  1. 3 축 1 스택 툴링으로 제어되는 세로 모터
  2. 높은 정밀도로 초고속 구부리기, 좋은 구부리기 반복
  3. 자동차 엔진, 브레이크 및 연료 튜브, A / C 튜브, 열 교환기 화학 공학 등에 적용
모델
DW-25CNC-3A
하이드 벡
DW-25CNC-5A
하이드 벡
최대 투비 오더데이 닝 용량 250.4mm 250.4mm
최대 Tube Wall 두께 1.5mm 1.5mm
CLR 중선 반지름 범위 18~150mm 18~150mm
최대 굽기 각 190° 190°
맥스. 만드럴 작업 거리 2000mm 2000mm
처리 속도 튜브 공급 속도 850mm/sec 850mm/sec
튜브 로레이션 속도 360°/초 360°/초
튜브 굽기 속도 120°/초 120°/초
반복 가능성 튜브 공급 정밀도 ±0.01mm ±0.01mm
튜브 로레이션 정밀도 ±0.01° ±0.01°
튜브 굽기 정밀 ±0.01° ±0.01°
전체 모터 전력 9.0kw 11kW
전체 무게 1200kg 1500kg


하이브리드 CNC 파이프 굽기 기계

PLC 동작
1터치 스크린 디스플레이, CNC 컴퓨터 조작, 200 그룹 메모리를 저장할 수 있습니다.

2오류 메시지는 화면에 표시되어 운영자가 즉시 삭제하도록 도와줍니다.

맞춤형 폼
1. 맞춤형 폼은 다른 파이프 피팅에 사용할 수 있습니다;
2여러 계층의 다이는 하나의 튜브에 다른 굽기 반지름을 달성하기 위해 쌓일 수 있습니다.

코어 당기는 오일 실린더
1. 공급 및 회전 각도는 세르보에 의해 제어되고, 팔꿈치는 오일 실린더에 의해 제어됩니다;
2 느린 굽기, 느린 코어 당기는 기능



 단일 헤드 수압 배기 파이프 굽기 Cnc 파이프 굽기 장비 0
단일 헤드 수압 배기 파이프 굽기 Cnc 파이프 굽기 장비 1
