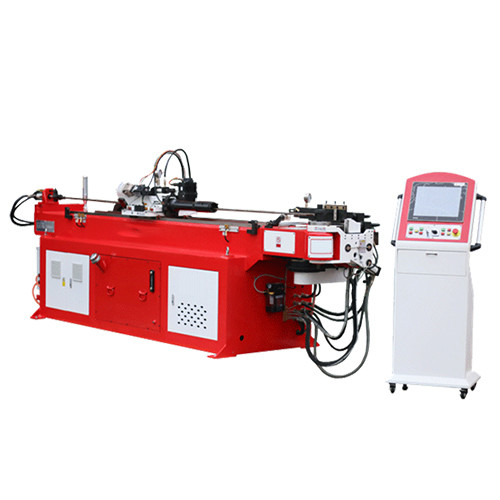

스테인리스 스틸을 위한 3d Cnc 파이프 굽기 기계
  • 스테인리스 스틸을 위한 3d Cnc 파이프 굽기 기계
  • 스테인리스 스틸을 위한 3d Cnc 파이프 굽기 기계
  • 스테인리스 스틸을 위한 3d Cnc 파이프 굽기 기계
  • 스테인리스 스틸을 위한 3d Cnc 파이프 굽기 기계
  • 스테인리스 스틸을 위한 3d Cnc 파이프 굽기 기계
  • 스테인리스 스틸을 위한 3d Cnc 파이프 굽기 기계
  • 스테인리스 스틸을 위한 3d Cnc 파이프 굽기 기계
스테인리스 스틸을 위한 3d Cnc 파이프 굽기 기계

스테인리스 스틸을 위한 3d Cnc 파이프 굽기 기계

브랜드 이름 Hoston
모델 번호 DW-38CNC-3A
제품 상세정보
Max. 최대. Tube od Bneding Capacity 튜브 외경 결합 용량:
38.1mm
Max. 최대. Tube Wall Thickness 튜브 벽 두께:
1.5 밀리미터
CLR 중선 반지름 범위:
25-150mm
최대 굽기 각:
190'
Max. 최대. Mandrel working Distance 맨드릴 작동 거리:
2300 밀리미터
강조하다:

3D 파이프 굽기 기계

,

3D CNC 파이프 굽기 기계

,

원형 파이프 굽기 기계

지불과 운송 용어
최소 주문 수량
1
공급 능력
100
제품 설명

스테인리스 스틸 DW-38CNC-3A를위한 하이드로릭 원형 3D 파이프 튜브 굽기 기계

  1. 완전 자동 및 CNC 파이프 굽기 기계
  2. 2개의 세르보 모터 프로그램 가능한 축으로 장착된
  3. 공급: 세르보 모터 드라이브; 회전: 세르보 모터 드라이브
  4. 굽기: 수압 및 인코더 제어; 절감기와 함께 서보 모터.
  5. 수입 수압 시스템 및 PLC (표준) 단위 또는 IPC (선택)
  6. 이동 영역에 대한 자동 윤활 시스템
  7. 자동 진단 시스템, 즉시 오류를 감지합니다.
  8. 여러 그룹 파이프 굽기 정보 저장.
  9. 전기 캐비닛 냉각 팬과 수압 냉각 시스템은 높은 온도 하에서 장시간 안정적으로 작동 장비를 보장합니다.
  10. 터치 스크린 및 인간 / 기계 인터페이스 제어는 사용자 친화적 인 작업을 제공합니다.



모델
DW-38CNC-3A
하이드 벡
DW-38CNC-4A
하이드 벡
최대 투비 오더데이 닝 용량 380.1mm 380.1mm
최대 Tube Wall 두께 1.5mm 20.0mm
CLR 중선 반지름 범위 25~150mm 150mm
최대 굽기 각 190° 190°
맥스. 만드럴 작업 거리 2300mm 2500mm
처리 속도 튜브 공급 속도 750mm/초 800mm/sec
튜브 로레이션 속도 320°/초 300°/초
튜브 굽기 속도 90°/초 90°/초
반복 가능성 튜브 공급 정밀도 ±0.01mm ±0.01mm
튜브 로레이션 정밀도 ±0.01° ±0.01°
튜브 굽기 정밀 ±0.01° ±0.01°
전체 모터 전력 11kW 12.5kW
전체 무게 2000kg 3200kg



하이브리드 CNC 파이프 굽기 기계



PLC 동작

1터치 스크린 디스플레이, CNC 컴퓨터 조작, 200 그룹 메모리를 저장할 수 있습니다.

2오류 메시지는 화면에 표시되어 운영자가 즉시 삭제하도록 도와줍니다.

맞춤형 폼
1. 맞춤형 폼은 다른 파이프 피팅에 사용할 수 있습니다;
2여러 계층의 다이는 하나의 튜브에 다른 굽기 반지름을 달성하기 위해 쌓일 수 있습니다.

코어 당기는 오일 실린더
1. 공급 및 회전 각도는 세르보에 의해 제어되고, 팔꿈치는 오일 실린더에 의해 제어됩니다;
2 느린 굽기, 느린 코어 당기는 기능

스테인리스 스틸을 위한 3d Cnc 파이프 굽기 기계 0



스테인리스 스틸을 위한 3d Cnc 파이프 굽기 기계 1
